【案例分享】庆东纳碧安为华东理工大学师生舒适热水供应保驾护航！

July 2, 2020 admin 0 Comments

项目名称：热水系统节能环保改造工程

项目简介

华东理工大学徐汇校区的学生公共浴室、友谊餐厅、第四食堂、清真餐厅的热源，都是由北锅炉房内的蒸汽锅炉供应。蒸汽管道一路架空依次经过清真餐厅、第四食堂、友谊餐厅直到公共浴室，长度约2000米。蒸汽在传输的过程中，与管道碰撞，发出轰鸣声，影响学校的校园环境。公共浴室的西侧为住宅楼-华理苑，每当夜晚淋浴用水高峰时，蒸汽管道发出的阵阵冲击声，十分影响周边居民生活。并且在这么长的管道运输过程中，蒸汽流失过多，造成学校的经济损失。

同时根据最新环保政策，蒸汽锅炉的氮氧化物排放超标，不能达到环保要求的排放<50mg/m3的规定。蒸汽锅炉属特种设备，需要有持证的司炉工执手，每年还需年检2次，管理成本高。

学校决定拆除蒸汽锅炉，在末端各个使用点内分别安装既节能环保的低氮燃气热水器。燃气热水器必须噪音小，保证不影响周边居民及学生宿舍的生活。同时，燃气热水器在满足使用需求的前提下，更要起到节能环保的目的，为学校开源节流，为环境卫生贡献一份力量。

项目改造

改造需求学生公共浴室3层，共有淋浴龙头180个；浴室更衣间共5间，需供暖，供暖面积约为200m2。燃气热水器需满足淋浴和采暖需求。

上海市锅炉大气污染物排放标准《DB31/378-2018》指出：新建锅炉氮氧化物排放<50mg/m3。燃气热水器需满足低氮环保排放要求。

浴室三层西侧区域改造为设备房，最节能地直接为浴室供应热水系统。公共浴室属于人员密集场所，根据锅炉房设计规范《GB50041-2008》指出：严禁设置在人员密集场所设置锅炉。所以不接受所有锅炉设备。

由于浴室建筑年代久远，内部格局完全不能改变，并且荷载限定严格，单位平米荷载不能超过200公斤。燃气热水器需满足建筑结构要求。

庆东纳碧安cascade级联系统24台NFB-98HC燃气热水器（热负荷98kW，热效率107.7%，氮氧化物排放低于30mg/m3），配合板式换热器(换热量3000kW)、不锈钢开式水箱(2台20吨)，为浴室解决淋浴和采暖的使用需求。

项目优势

运行效益该项目2019年11月2日开工，2019年12月12日完工，正式投入使用，现运行正常，学生老师反馈使用良好。噪音低，周边居民生活环境改善。

庆东纳碧安cascade级联系统技术成熟，工艺先进，经济可行，且自动化操作，不需要专人管理。相比之前蒸汽锅炉传输蒸汽造成的能源浪费，此系统初期投资少，后期维护简单，运行成本低，并且环保，有效改善环境卫生。低噪音，不影响周边环境。

经济效益

Cascade系统通过了韩国设备技术协会研究的“系统控制及关于效率特性的研究课题”优秀系统控制可靠性能源效率的认证。

研究结果

1)年间能源总使用量模拟结果

使用Cascade系统利用部分负荷的特征，该建筑的年间能源总使用量节省了29.53%-31.16%。

2)终身使用费用（LCC）模拟结果

使用Cascade系统利用部分负荷的特征，该建筑的终身周期费用降低了25.21%-30.00%。

徐汇浴室改造由于项目完成时间较短，目前没有详细的统计数据，但保守估计，由于原蒸汽管道的损耗以及98HC的热效率提升，节能率至少在30%以上。

环境效益

燃气热水器要求达到超低氮排放的标准，源于社会责任。真正认识到了环境保护的重要意义，认识到控制污染物排放对环境空气质量改善的作用。

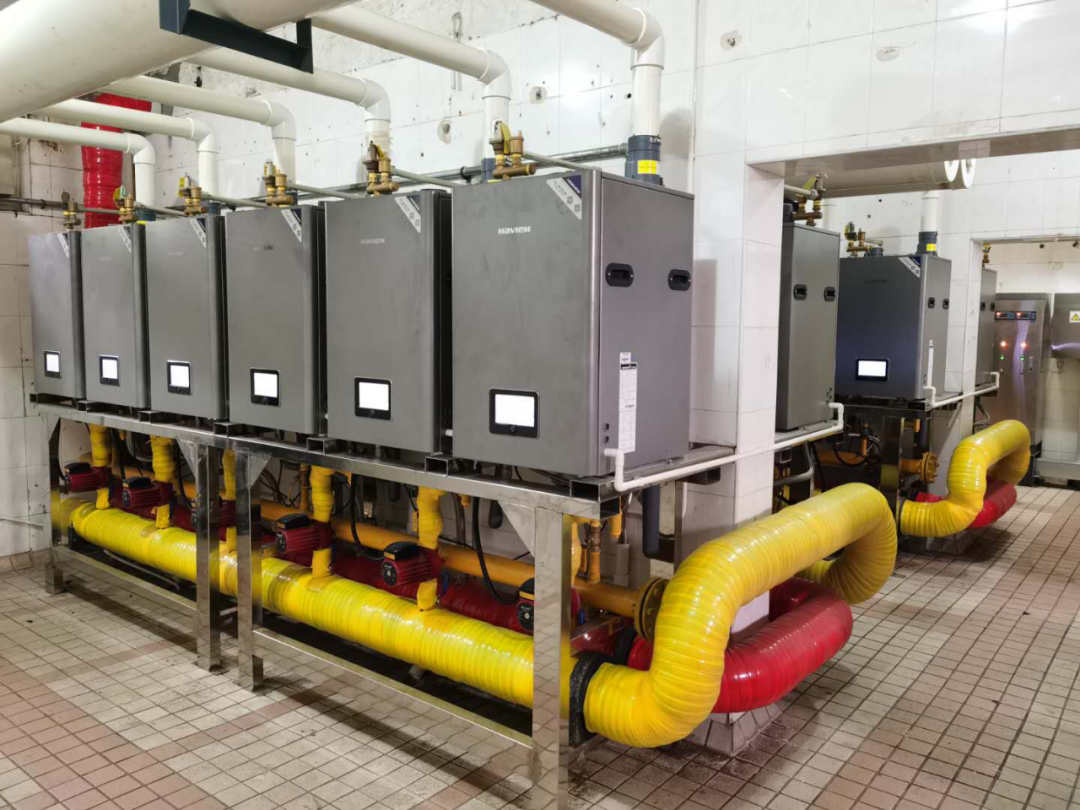

公共浴室设备房竣工照片

庆东纳碧安cascade级联系统的优点

1、排放低，更环保

单台设备有效的控制氮氧化物的产生，氮氧化物排放24mg/m3，优于上海市锅炉大气污染物排放50mg/m3的标准。详见上海海泰国际大厦——庆东纳碧安热水器低氮改造项目环保测试；

上海海泰国际大厦——庆东纳碧安热水器低氮改造项目环保测试

2、效率高，更节能

单台设备采用的全预混表面燃烧方式，冷暖技术，热效率高达107.7%，拥有纳碧安专利技术的不锈钢火管式热交换器，该系列产品在美国拿到ASME认证，并获得业界高度认可，同比其他非冷暖热水器，效率节能约20%。

3、非锅炉，省心省力

单台设备功率98kW，不属于锅炉范畴，机房无需按照锅炉房标准建造，直接解决了锅炉房的搭建问题；安装不需要申报，使用不需要年检，省去了繁复的锅炉报备流程，降低了人力物力的成本。

4、民用燃气，费用省

单台设备使用的为民用天然气压力1600pa，降低了燃气施工成本。

5、多台级联，投资成本低

庆东纳碧安cascade级联系统采用的多台小型级联的方式进行热源供应，最多级联32台。主从机设定，设定一台主机所有从机协同工作。主机故障，从机自动替代。设备互为备用，个别设备故障不影响整个系统运行。主机设定完成后，从机自动调整设置，设置简便。设置完成后热水器自动按设置温度工作，根据使用工况的变化自动调节热负荷，不会有频繁启动的情况。故设计初期完全按照真实需求选择热源设备，完全不需要预留备用功率，大大降低了投资成本。

6、无极调节，节能经济

在系统控制方案，采用一次二次系统实时监测的控制方式，智能控制设备的启动数量及输出比例，通过宽幅细微火焰调节技术，燃气调节比达到15:1，即热负荷可以6.7%~100%范围内无级输出。精确控制温度，根据所需热量调节必要的火焰大小，变频燃烧，减少原锅炉因频繁启动而带来的天然气损耗，更节能更经济。

7、自动控制，无须专人管理

全智能化的控制模块，可调节设置系统多个参数，有针对性的选择最佳运行状态，保证节能性可合理性，并可对接自控系统，完全实现无人操作。机体配有多重自我保护装置，全面防止机器故障。（防过热、防冻结、防水位不足、防压力过高、防燃气供应不足等等），放心使用。

8、小巧玲珑，节省空间

占地面积仅0.3m2，重量101kg，无须吊装。采用单排或背靠背式安装，也可壁挂式安装。机体模块化设计，可方便地进行级联设置，极大节约机房空间。可放置在建筑物的地下室、半地下室或第一层以及楼顶，充分满足用户不同场所。

9、低噪音，安静舒适

49db的低噪音运行，提供安静舒适的使用环境。
